Product - Ил уурхайн авсаархан нэгдсэн цохилтот өрөмдлөгийн машин

Тойм

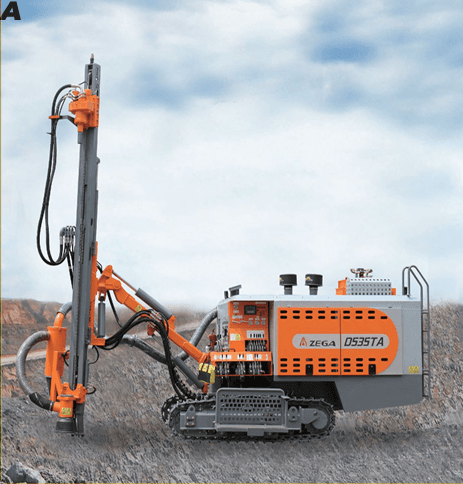

ZEGA D535TA нь уул уурхайн салбарт зориулагдсан авсаархан өрөмдлөгийн технологийг төлөөлдөг бөгөөд ил уурхайн үйл ажиллагаа, жижиг хэмжээний барилгын төсөл, чулуулгийн карьерын хэрэглээнд тусгайлан зориулагдсан. Энэхүү машин нь өндөр үр ашгийг уян хатан ажиллагааны чадвартай хослуулдаг.

2000-2200 эрг/мин хурдтайгаар 153-154 кВт гаргадаг Cummins хөдөлгүүрийн сонголтуудаар (6BTAA5.9-C205, QSB5.9-C210-30, эсвэл B5.9C-3 210C) хангагдсан D535TA нь 90-127мм өрөмдлөгийн диаметрын хүрээг санал болгодог бөгөөд хамгийн ихдээ 21 метрийн гүнд өрөмддөг. Машин нь 12 м³/мин агаарын урсгалтай 18 бар ажлын агаарын даралтаар тоноглогдсон.

Тоног төхөөрөмж нь Хятадын II, III, эсвэл IV ялгаруулалтын стандартыг хангадаг бөгөөд шураган агаарын компрессор болон гидравлик системийг нэгэн зэрэг хангадаг нэг хөдөлгүүрийн дизайныг агуулдаг нь тусдаа бүтэцтэй тоног төхөөрөмжтэй харьцуулахад дизель хөдөлгүүрийн эрчим хүчний хэрэглээг ~30%, засвар үйлчилгээний зардлыг ~50% бууруулдаг.

Бидний хийсэн зүйл

Техникийн үзүүлэлтүүд

Үндсэн гүйцэтгэл

• Цооногийн диаметр: φ90-127мм
• Өрмийн саваа: φ60мм
• Савааны багтаамж: 7 ширхэг
• Савааны урт: 3,000мм
• Хамгийн их гүн: 21м
• Тэжээлийн өргөтгөл: 970мм
• Нийт тэжээлийн урт: 5,500мм
• Тэжээлийн хөдөлгөөн: 3,680мм

Хүчний системүүд

• Хөдөлгүүрийн сонголтууд:
  • Cummins 6BTAA5.9-C205 (153кВт @ 2000эрг/мин, Хятад II)
  • Cummins QSB5.9-C210-30 (154кВт @ 2200эрг/мин, Хятад III)
  • Cummins B5.9C-3 210C (154кВт @ 2200эрг/мин, Хятад IV)
• Түлшний савны багтаамж: 250л
• Хамгийн их тэжээлийн хүч: 7.5 кН
• Татах хүч: 15.5 кН

Агаарын систем

• Ажлын агаарын даралт: 18 бар
• Агаарын урсгал: 12 м³/мин
• Цохилтын төхөөрөмж: 3.5 инч

Хөдөлгөөн ба бүтэц

• Явах хурд: 3.2 км/ц
• Хамгийн их авирах налуу: 25°
• Газрын цэвэрлэгээ: 340мм
• Гинжин рамын тэгшлэлт: ±10°
• Явалтын моторын хүч: 96 кН
• Хамгийн их тэжээлийн хурд: 0.5 м/с

Хэмжээсүүд

• Урт: 7,480мм
• Өргөн: 2,300мм
• Өндөр: 2,750мм
• Жин: 7,250кг

Цамхагийн тохиргоо

• Цамхагийн хазайлтын өнцөг: ±10°
• Босоо өрөмдлөгийн хамрах талбай
• Хэвтээ өрөмдлөгийн хамрах талбай
• Тэжээлийн төрөл: Гидравлик цилиндр + гинж
• Тэжээлийн өргөтгөл: 970мм
• Тэжээлийн нийт урт: 5,500мм

Стандарт тоног төхөөрөмжийн онцлогууд

D535TA нь төвлөрсөн хяналт, бүрэн функцийн дэлгэцийн самбартай эргономик удирдлагын самбар, хязгааргүй хурдны тохируулга, өндөр моменттой хүчирхэг гидравлик мотороор удирддаг эргэлтийн толгой, авсаархан бүтэцтэй, маш сайн газар нутаг дамжин өнгөрөх чадвартай хоёр хурдтай хүчирхэг гидравлик мотортой стандарт гинжит явах анги, өндөр хурдны сэнс, том шүүлтүүрийн талбайтай маш сайн тоос арилгах чадвартай өндөр үр ашигтай хуурай тоос цуглуулах систем, орчин үеийн загварлаг гоо үзэсгэлэнтэй засвар үйлчилгээг илүү тохиромжтой болгодог шинэ дизайны хамгаалалтын хаалт, зам дээр явах, алхах гүйцэтгэлийг сайжруулдаг ±10° тэгшлэх функцтэй гинжин рам зэрэг иж бүрэн стандарт онцлогуудаар тоноглогдсон.

D535TA-ийн нэгдсэн дизайны философи нь агаарын компрессорын тээвэрлэлт, агаарын даралт дамжуулах шугамын алдагдал, алсын удирдлагын хүндрэлтэй холбоотой уламжлалт сорилтуудыг шийдвэрлэдэг бөгөөд шураган агаарын компрессор болон гидравлик системийг хоёуланг нь ачааллын оргилын хуваарилалттай хөтөлдөг нэг хөдөлгүүрийн тохиргоо нь тусдаа бүтэцтэй өрөмдлөгийн тоног төхөөрөмжтэй харьцуулахад нийт дизель хөдөлгүүрийн эрчим хүчний хэрэглээг ойролцоогоор 30%, тосолгоо, засвар үйлчилгээний зардлыг 50% бууруулдаг.
